MOLINO RAYMOND · SERIE CRRM
Polvo mineral estable, línea tras línea.
Molino Raymond para piedra, minerales no metálicos y carbón pulverizado, configurado según su material, finura y capacidad objetivo.
1973 origen de Guilin Mining Machinery50+ años fabricando equiposCE / ISO calidad documentada
01
La selección parte de su alimentación
Dureza, humedad, tamaño de entrada, finura y producción definen la configuración correcta.
01 / CRONUS
La experiencia que sostiene cada tonelada.
Shanghai Cronus Machinery Co., Ltd. es una filial de Guilin Mining Machinery Co., Ltd. (Guikuang), fundada en 1973. Más de cinco décadas de fabricación de equipos de polvo respaldan nuestro trabajo actual para clientes internacionales.
Cronus integra selección de proceso, diseño de línea, fabricación, instalación, formación y repuestos originales. Nuestra base productiva incluye fundición propia, mecanizado, montaje y control de calidad para molinos, clasificadores y equipos auxiliares.
Conocer la empresa1973Fundación de Guilin Mining Machinery
50+Años de fabricación de maquinaria de polvo
HoyProyectos de minerales en mercados globales

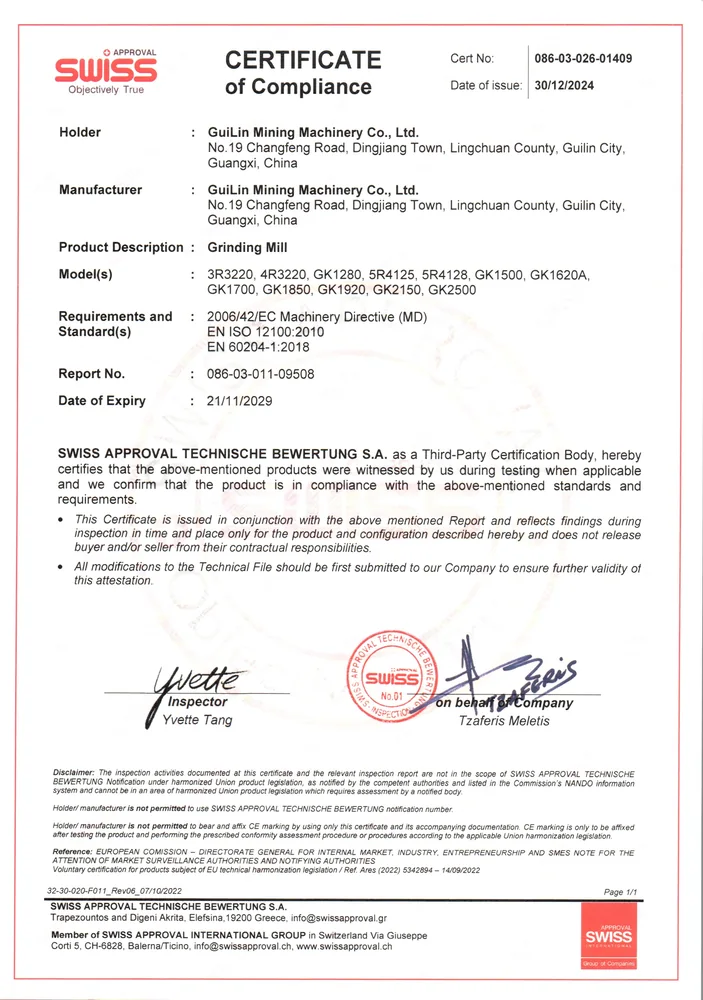

PRUEBAS DE FABRICACIÓN

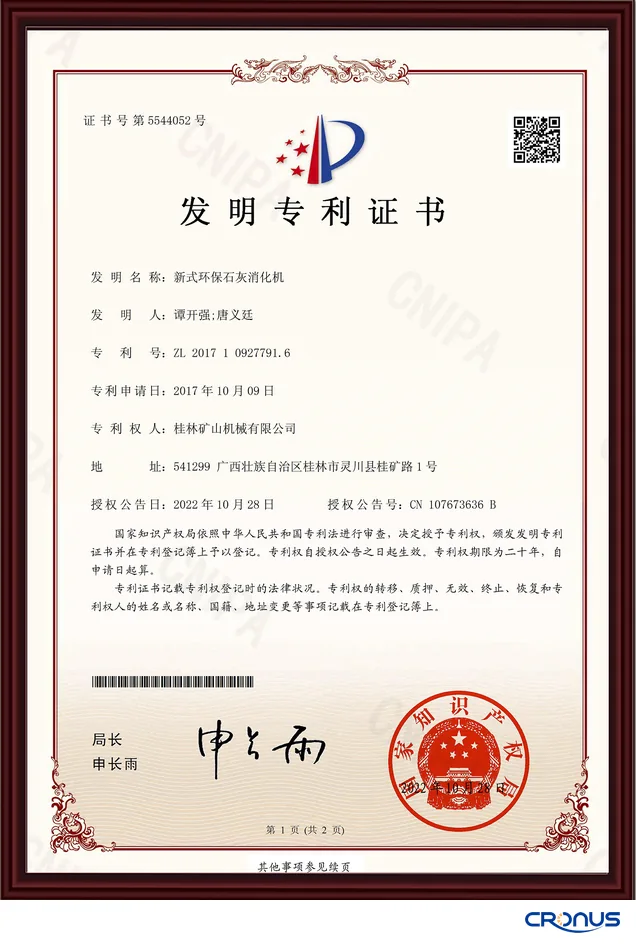

Patentes, certificados y control de origen.
Presentamos certificados y registros suministrados por la organización Cronus / Guilin Mining Machinery.
02 / PRINCIPIO Y ESTRUCTURA
Un molino Raymond pensado como sistema completo.
El material se tritura, se alimenta de forma estable, se muele por presión y fricción, se clasifica por aire y se recoge en un circuito de presión negativa.
CRRM / SISTEMA COMPLETO01
Preparación y alimentación
La trituración, el elevador, la tolva y el alimentador estabilizan el tamaño y el caudal antes de entrar al molino.
02
Cámara de molienda
El eje acciona el plato y los rodillos ruedan sobre el anillo. La combinación de compresión y abrasión reduce el material a polvo.
03
Clasificación ajustable
El clasificador separa las partículas fuera de especificación y las devuelve a la cámara para otra pasada.
04
Recolección y aire limpio
El ciclón y el filtro de mangas recogen el producto final; el circuito cerrado ayuda a controlar el polvo del taller.
Finura regulableAprox. 80–400 mallas según configuración
Desgaste controladoRepuestos diseñados para servicio y acceso rápido
Control centralizadoPLC para operar la línea con menos intervención
Presión negativaRuta de proceso más limpia y estable
03 / VENTAJAS CRONUS
Más que una máquina: una línea que se puede mantener.
La recomendación se basa en el material y en el coste de operación, no solo en el modelo del catálogo.
Mantenimiento práctico
Puntos de revisión claros, piezas de desgaste accesibles y documentación para el operador.
Fabricación trazable
Fundición y mecanizado propios ayudan a mantener la consistencia y a fabricar piezas específicas.
Ingeniería cercana
Envíe su material, finura y capacidad; le devolvemos una ruta de configuración razonable.
04 / MATERIALES Y SECTORES
Una familia de molinos para muchas rutas minerales.
Adecuado para materiales no inflamables y no explosivos con dureza Mohs inferior a 7. La selección final depende de la humedad, la alimentación y la finura.
Caliza y calcita
Rellenos, construcción y carbonato cálcico
Barita
Agentes de peso y minerales industriales

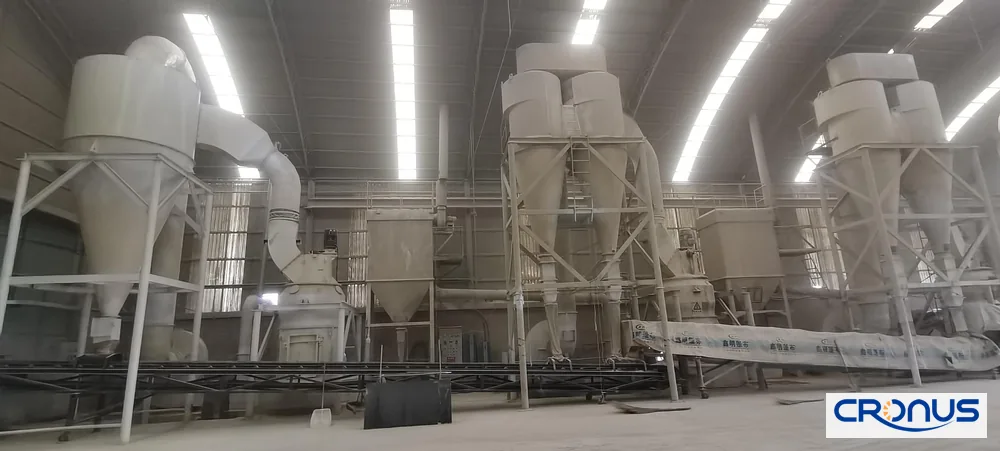

Bentonita y caolín
Fundición, perforación, cerámica y cargas
Cuarzo y feldespato
Vidrio, cerámica y piedra artificial
Yeso
Placas, escayola y materiales de construcción
Dolomita y talco
Caucho, recubrimientos, agricultura y refractarios
Otros minerales
Zeolita, cenizas, escoria, mármol y minerales seleccionados
¿Necesita una prueba?
Envíe una muestra o un informe de material. Confirmamos dureza, humedad, finura y ruta de proceso.
Iniciar consulta05 / CASOS Y PLANTA
Vea el entorno real de fabricación y servicio.
El material audiovisual ayuda a entender el espacio de una línea, el montaje y la atención a clientes en campo.

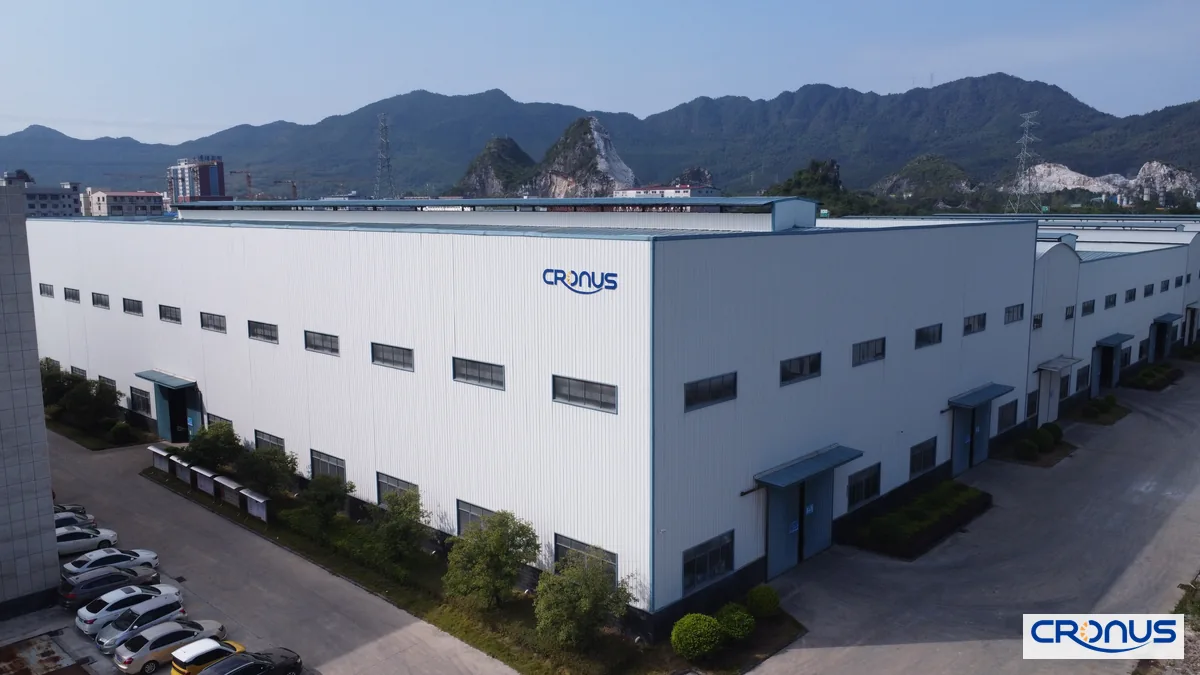

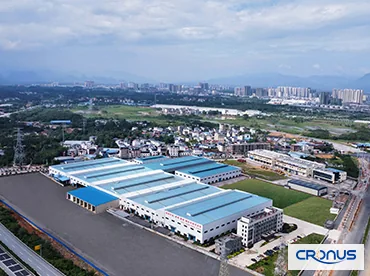

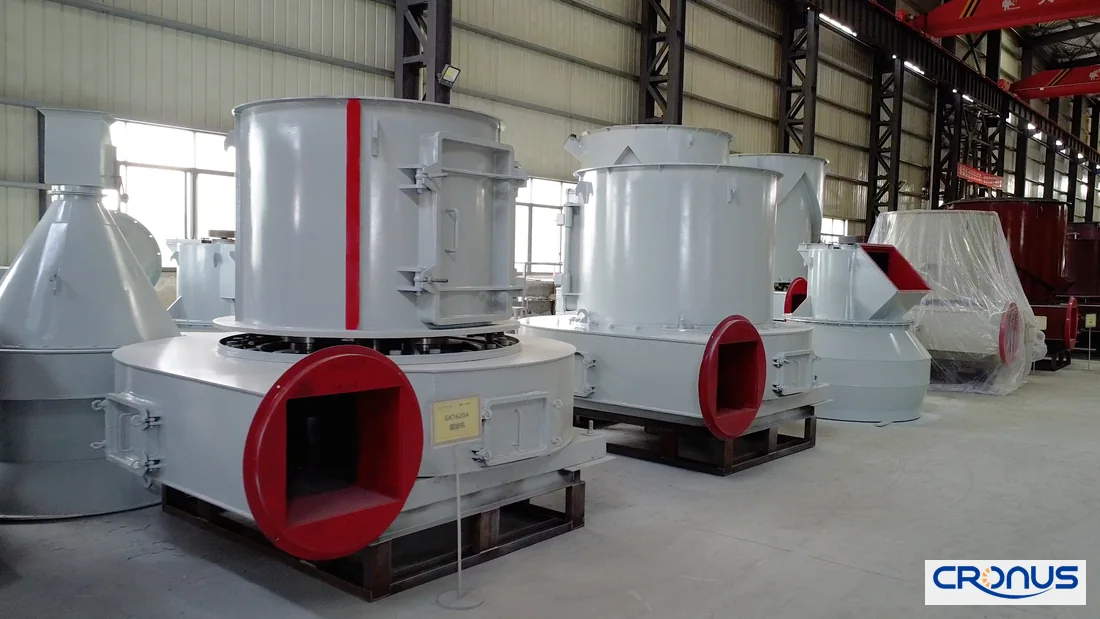

Fábrica
Producción, montaje y control de calidad
Proceso
Del material de alimentación al polvo final
Cliente
Visita y soporte en un emplazamiento real
CADA PROYECTO ES DIFERENTE
La configuración se diseña alrededor del material, no de una lista genérica.
Consideramos tamaño de alimentación, humedad, dureza, D97, clima, alimentación eléctrica, instalación local y límites de emisión de polvo.
Ver más casos Cronus06 / DATOS DE REFERENCIA
Parámetros para configuraciones CRRM.
Valores de referencia publicados para molinos Raymond. La capacidad real depende de material, humedad, tamaño y finura.
4R3220 – CR2500El tamaño correcto empieza con su objetivo.
| Modelo | Entrada (mm) | Finura (mm) | Capacidad (t/h) | Motor principal (kW) | Clasificador (kW) |
|---|---|---|---|---|---|
| 4R3220 | ≤20 | 0.045–0.18 | 1–6 | 45 | 15 |
| CR1280 | ≤20 | 0.045–0.18 | 1.5–10 | 55 | 15 |
| 5R4128 | ≤20 | 0.045–0.18 | 2–15 | 90 | 22 |
| CR1500 | ≤20 | 0.045–0.18 | 3–18 | 110 | 22 |
| CR1620A | ≤30 | 0.045–0.18 | 5–22 | 160 | 30 |
| CR1700 | ≤30 | 0.045–0.18 | 6–28 | 185 | 37 |
| CR1850 | ≤30 | 0.045–0.18 | 6.5–30 | 200 | 37 |
| CR1920 | ≤30 | 0.045–0.18 | 7.5–33 | 220 | 45 |
| CR2150 | ≤30 | 0.045–0.18 | 10–40 | 250 | 45 |
| CR2500 | ≤35 | 0.045–0.18 | 11.5–50 | 280 | 45 |
Datos orientativos. Solicite una propuesta técnica para confirmar la configuración, potencia total y rendimiento de su material.
CRRM FRENTE A CRGM
Primero defina la finura; después el molino.
CRRM es una opción práctica para polvo mineral convencional y mayor caudal. CRGM se orienta a productos ultrafinos, normalmente entre 300 y 3000 mallas.
DecisiónMolino Raymond CRRMMolino de rodillos anulares CRGM
Finura habitualAprox. 80–400 mallasAprox. 300–3000 mallas
Mejor encajeMás capacidad y economía de operaciónRellenos y polvos funcionales ultrafinos
Producción típicaRango aproximado 1–50 t/hRango aproximado 3–20 t/h
ElecciónCuando el caudal es prioritarioCuando el D97 ultrafino es prioritario
07 / REPUESTOS ORIGINALES
Menos paradas con piezas hechas para su molino.
Rodillos, anillos, palas, ensamblajes y elementos de clasificación son piezas de desgaste. Cronus suministra repuestos originales con trazabilidad de fabricación.
Contamos con fundición propia y mecanizado interno para controlar composición, dureza, medidas y compatibilidad. El resultado es una pieza que encaja, dura más y reduce el coste de mantenimiento improvisado.
Ver repuestos de Raymond

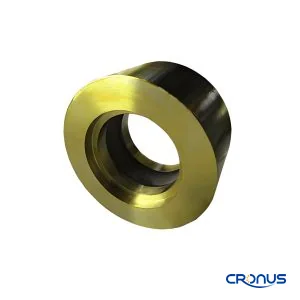

RodillosSuperficie de desgaste controlada

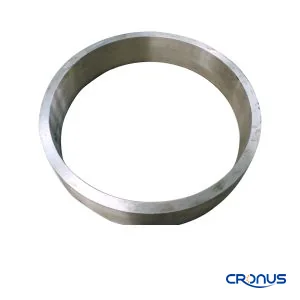

Anillo de moliendaGeometría y dureza compatibles

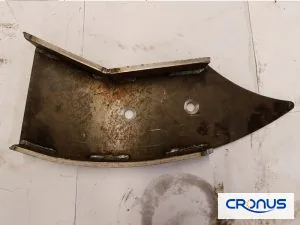

PalasAlimentación estable de la cámara

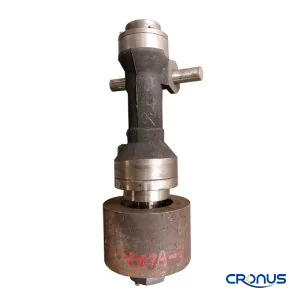

ConjuntosEntrega coordinada y soporte técnico08 / LÍNEA COMPLETA
Complete su solución de polvo mineral.
Cuando la aplicación lo requiere, Cronus puede coordinar trituración, elevación, clasificación, filtración y otros equipos auxiliares.

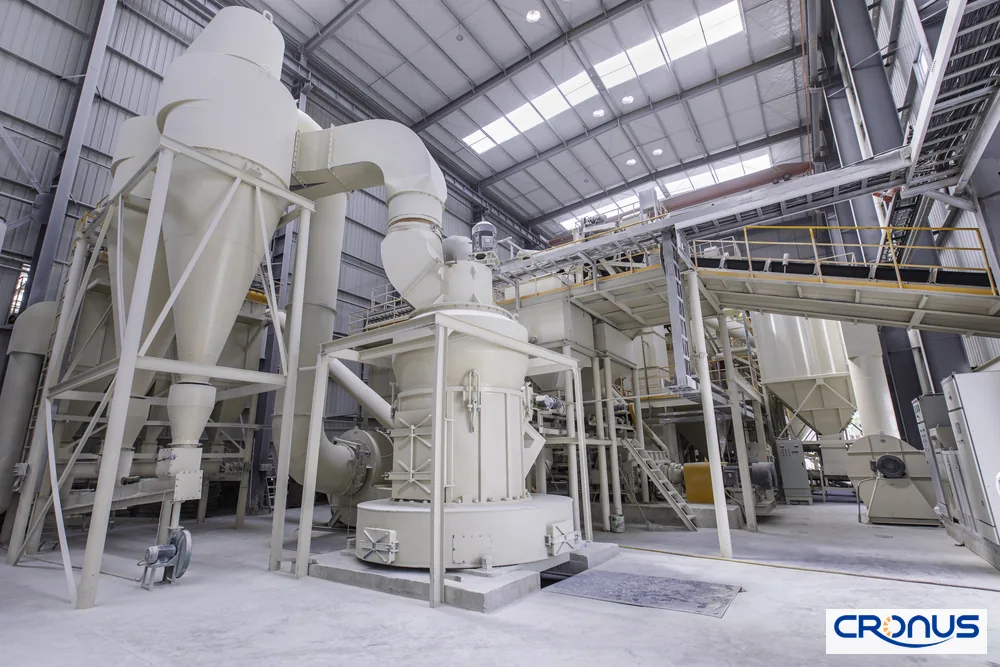

PreparaciónCrusher y alimentación
Reduzca el material a un tamaño estable antes del molino.

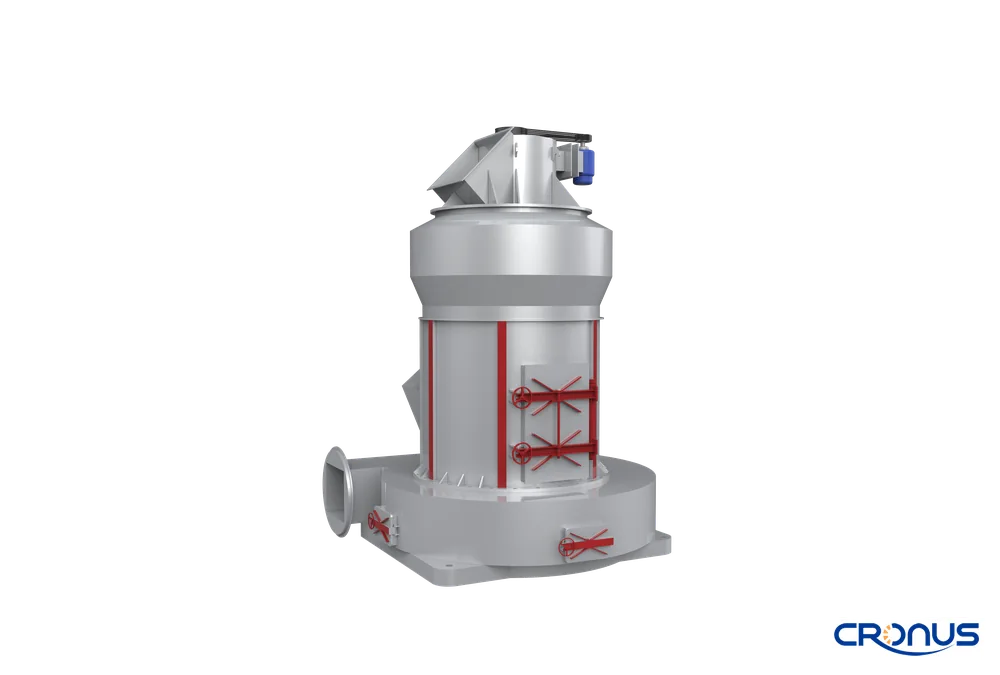

MoliendaSistema Raymond
Unidad principal, ventilador, clasificador y colector.

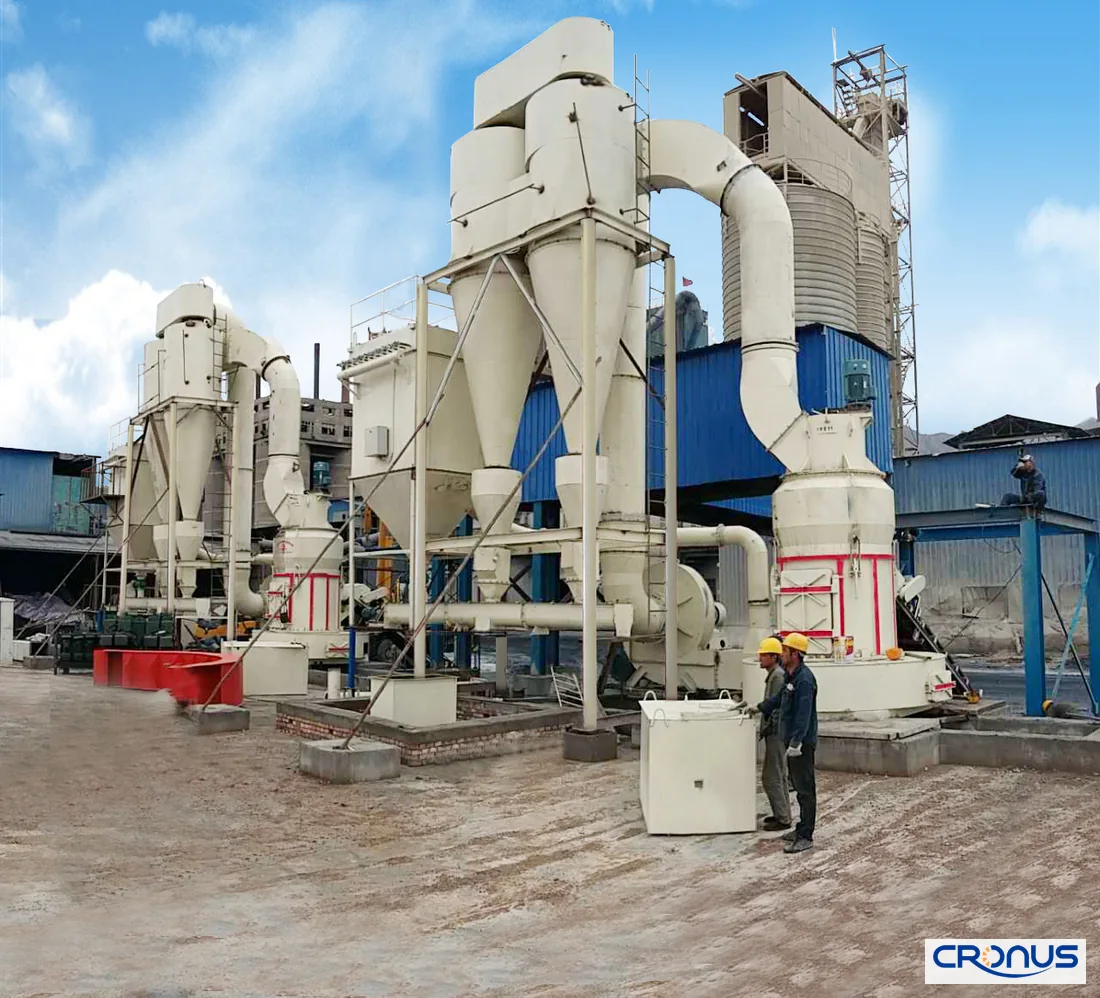

AlternativaMolino vertical
Para otras rutas de capacidad y granulometría.

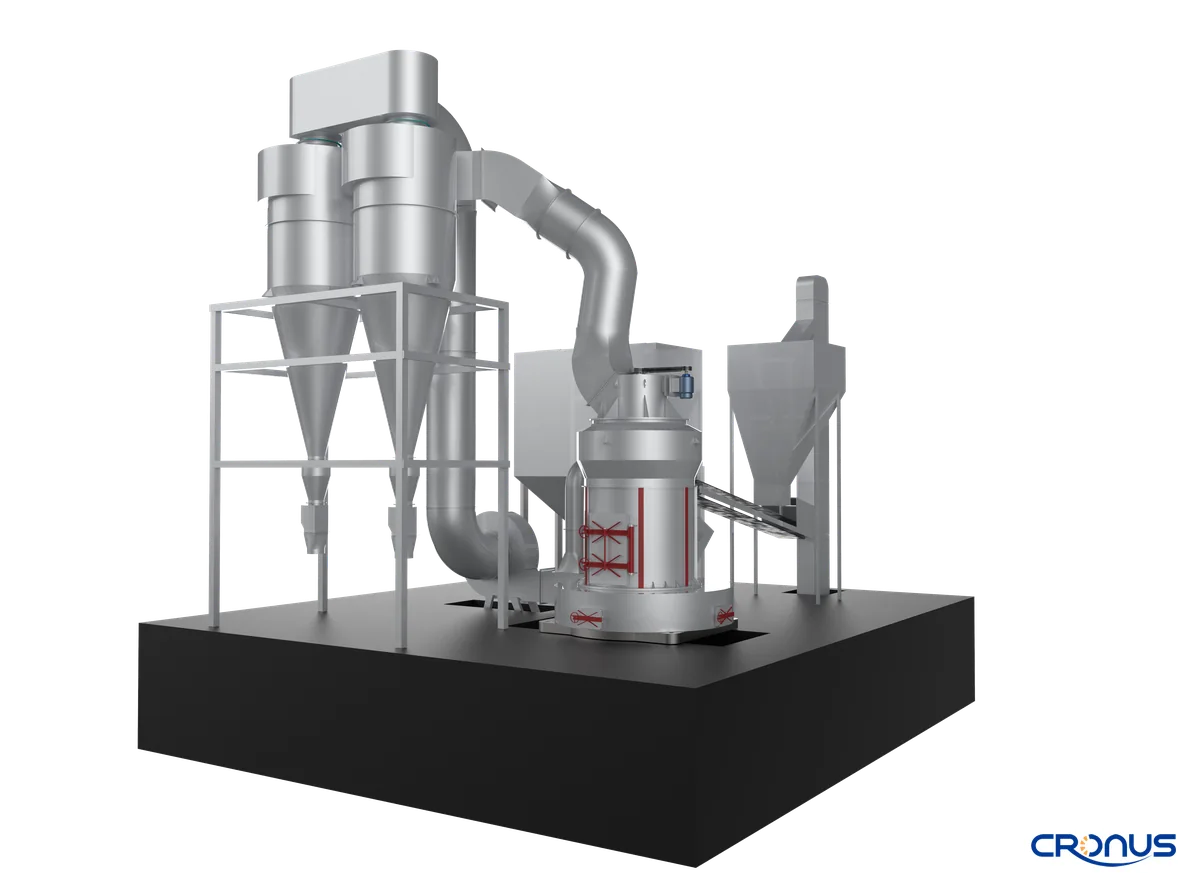

UltrafinoCRGM ring roller
Para productos que necesitan finura de 300–3000 mallas.
09 / SERVICIO
Desde la prueba de material hasta el repuesto.
El equipo de servicio ayuda a definir la ruta, revisar planos, preparar la instalación y formar a los operadores. El soporte posterior incluye diagnóstico, consumibles y piezas originales.
01Consulta de procesoMaterial, finura, humedad y capacidad
02Propuesta y diseñoLayout, potencia, filtración y lista de equipos
03Puesta en marchaGuía de instalación, ajuste y formación
04Soporte continuoRepuestos, mantenimiento y respuesta técnica

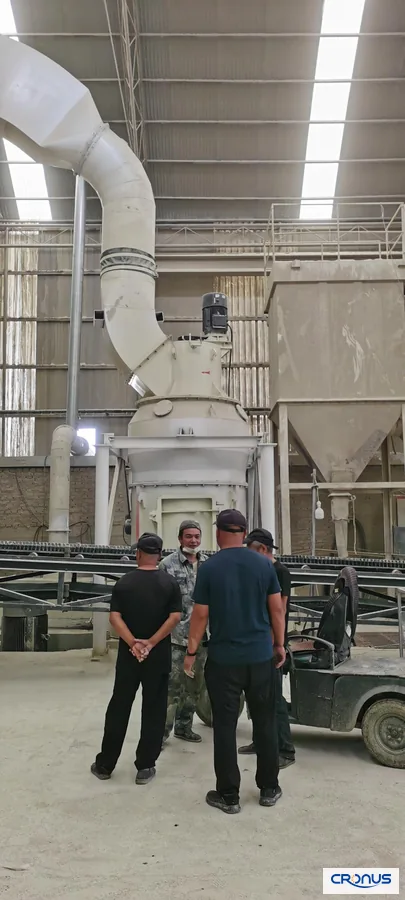

VISITA DE CLIENTE
La relación continúa después de la entrega.
Recibimos clientes y visitamos plantas para revisar rendimiento, mantenimiento y futuras ampliaciones.
10 / FAQ
Preguntas frecuentes antes de elegir un molino Raymond.
Estas respuestas son generales. Para una recomendación final, envíenos la ficha de material y el objetivo de producción.
¿Qué materiales puede moler un molino Raymond?
Caliza, calcita, barita, dolomita, yeso, caolín, bentonita, cuarzo, feldespato, talco, carbón y otros materiales no inflamables con dureza Mohs inferior a 7.
¿Qué finura puede alcanzar?
Las configuraciones CRRM suelen trabajar aproximadamente entre 80 y 400 mallas. La finura final depende del clasificador y de la propiedad del material.
¿Cómo se calcula la capacidad?
Se combinan tamaño de alimentación, humedad, dureza, finura objetivo, densidad y horas de trabajo. Por eso la tabla es orientativa y la cotización se confirma por proyecto.
¿La planta controla el polvo?
Sí. El circuito de presión negativa, el ciclón y el filtro de mangas están integrados para mantener una operación más limpia.
¿Qué información debo enviar para recibir una oferta?
Material, tamaño máximo de alimentación, humedad, finura deseada, capacidad, tensión eléctrica, horas de trabajo y ubicación del proyecto.
¿Cuál es la diferencia frente a un CRGM?
CRRM prioriza capacidad y economía para polvo convencional; CRGM se elige cuando se necesita una finura ultrafina de aproximadamente 300–3000 mallas.
¿Qué piezas de desgaste se cambian con más frecuencia?
Rodillos, anillos, palas, revestimientos y elementos del clasificador. La vida útil depende de la abrasividad y de la calidad del material de desgaste.
¿Suministran repuestos originales?
Sí. Cronus suministra repuestos originales y piezas compatibles con trazabilidad de fundición y mecanizado propios.
¿Pueden ayudar con la instalación?
Ofrecemos planos, instrucciones, asistencia remota y, según el alcance del proyecto, apoyo de puesta en marcha y formación.
¿Puedo visitar la fábrica?
Sí. Coordine una visita a la base de fabricación y podremos revisar equipos, proceso y repuestos con su equipo.
11 / INICIE SU PROYECTO
Cuéntenos qué polvo necesita producir.
Un buen presupuesto empieza con información técnica concreta. Nuestro equipo responderá con una ruta de selección y los datos que falten.
